One V9 RT

Unsere Anlagen-Serie setzt neue Maßstäbe im Online-Bereich. Sie zeichnet sich durch einen niedrigen Energieverbrauch, minimalen Platzbedarf, moderne Kommunikation und Langlebigkeit aus. Optimal abgerundet wird diese Serie durch unser umfangreiches Zubehör.



    • Power Factor 1 (Beispiel: 6000 VA = 6000 W Wirkleistung)
    • höchste Sicherheitsstufe = VFI - SS - 111
    • true double-conversion = ausgezeichnete Zuverlässigkeit
    • DSP-Technologie garantiert Höchstleistung
    • 50 Hz / 60 Hz Frequenzumrichter-Modus
    • breiter Eingangsspannungspeicher 110 - 300 VAC
    • Ausgangsspannungsregulierung < 1 %
    • flexible Einstellungen und Konfiguration über LCD-Display
    • Betriebsmodus ist einstellbar wie z. B. Online, ECO, Frequenzkonvertierung (CVCF), Bypass (mit Kontakten), Standby, Batterie-Test
    • programmierbare Ausgangsdosen = flexibles Powermanagement
    • geringer Stromeigenverbrauch durch hohe Effizienz, 91 % - 96 % Wirkungsgrad
    • justierbarer Batterielader von 1 - 4 A (ermöglicht auch längere Überbrückungszeiten mit der gleichen USV)
    • intelligentes Batteriemanagement (IBM)
    • kompakte 19” Lösung oder als Tower
    • optionale N+X Parallel-Redundanz-Schaltung (max. 4 USV-Anlagen)
    • EPO - Notausfunktion (Emergency Power - Off,wichtig für Produktionsmaschinen)
    • Generator kompatibel
    • kleiner Eingangs - THDi, reduziert die Verschmutzung des Netzes
    • Überwachungssoftware für alle aktuellen Betriebssysteme
    • geringe Geräuschentwicklung, nur < 57 dBA (1 Meter Entfernung) im Online Betrieb
    • RMA - Sofortaustausch innerhalb der Garantie
    • 2 Jahre Garantie (optional auch 36 oder 48 Monate)

  • Eingang

    Modelle6 kVA | 8 kVA | 10 kVA
    Nennleistung (VA)6.000 | 8.000 | 10.000
    Nennleistung (W)6.000 | 8.000 | 10.000
    Phaseeine Phase / N / PE
    Spannung208/220/230/240 VAC
    Spannungsbereich110 - 300 VAC + 3 % @ 50 % Last
    176- 300 VAC + 3 % @ 100 % Last

    Frequenzbereich
    bei 50 Hz (46 - 54 Hz) / bei 60 Hz (56 - 64 Hz)
    Power Factor≥ 0.99 @ nominal Spannung (100 % Last)
    THDi %< 4 % bei 100 % Last
    < 6 % bei 50 % Last


    Ausgang

    Modelle6 kVA | 8 kVA | 10 kVA
    Nominal Spannung208/220/230/240 VAC
    Spannungsregulierung+ 1 %
    Frequenzbereich
    (Synchronized Bereich)
    bei 50 Hz (46 - 54 Hz)
    bei 60 Hz (56 - 64 Hz)
    Frequenzbereich
    (Batt.Mode)
    50 Hz + 0.1 Hz oder
    60 Hz + 0.1 Hz
    Crest Ratio3:1 (max.)
    Harmonic Distortion≤ 1 % THD (lineare Last),
    ≤ 4 % THD (non-lineare Last)
    Transfer-Zeit:
    AC-Mode in Batt. Mode
    0 ms
    Transfer-Zeit:
    Inverter-Mode in Bypass-Mode
    0 ms
    Kurvenform (Batt.Modus)Echte Sinuskurve
    Überlast AC-Mode100 % - 110 %: 10 min
    110 % - 130 %: 1 min
    > 130 %: 1 sec
    Überlast Batt.-Mode100 % - 110 %: 30 sec
    110 % - 130 %: 10 sec
    > 130 %: 1 sec


    Effizenz

    Modelle6 kVA | 8 kVA | 10 kVA
    AC Mode
    (bei voll geladener Batterie)
    94 %
    ECO Mode
    (bei voll geladener Batterie)
    98.5 %
    Batterie Mode92 %


    Batterien

    Modelle6 kVA | 8 kVA | 10 kVA
    BatterietypAGM-Technik
    Spannung je Block12 V
    Anzahl20 Stück
    Leistung der Batterien je Block7 Ah oder 9 Ah
    Spezifische Aufladezeit3 - 4 Std. bis 95 % der
    Gesamtkapazität bei 2 A Ladestrom
    Ladestromeinstellung (max.)4 A
    Ladespannung273 V + 1 %


    LCD-Display

    Modelle6 kVA | 8 kVA | 10 kVA
    DarstellungBatteriezustand,
    Auslastung USV,
    Stromflussdiagramm,
    USV-Zustand
    EingangSpannung / Hz / A
    BatterieSpannung / A / Ladezustand /
    Temperatur / Überbrückungszeit bei Batteriebetrieb
    Anzeige im BatteriebetriebLED-Warnung, Batteriebetrieb,
    Überbrückungszeit, Batteriezustand
    AusgangSpannung / Hz / A /Auslastungsdiagramm
    MeldungenUSV-Status, Alarme (Batteriebetrieb,
    schwache Batterie, Überlast, Fehler)
    Displayfarbetiefschwarzes Display mit weißer Schrift
    für besten Kontrast mit sehr großem Blickwinkel


    Akustische Meldungen

    Modelle6 kVA | 8 kVA | 10 kVA
    BatteriebetriebAlarm alle 4 Sekunden
    Schwache BatterieAlarm jede Sekunde
    Überlast
    Alarm 2x pro Sekunde
    FehlerDauerton


    Abmessungen / Gewicht

    Modelle6 kVA | 8 kVA | 10 kVA
    Abmessungen (B x T x H in mm)438 x 610 x 88 (2HE)
    Gewicht ohne Batterie (kg)17-20 kg
    Gewicht Battery-Pack (kg)20 kg x Gewicht der Batterien
    (max. 75 kg Gesamtgewicht)


    Umgebung

    Modelle6 kVA | 8 kVA | 10 kVA
    Luftfeuchte20 - 90 % RH
    Temperaturbereich USV0° C - 40° C
    Temperaturbereich Batterie19° C - 25° C
    Betriebsgeräusche57 dB @ 1 Meter
    maximale Betriebshöhe10 % Verlust bei einer Höhe > 1000 m,
    die Höhe von 3000 m sollte nicht überschritten werden!


    Management

    Modelle6 kVA | 8 kVA | 10 kVA
    KommunikationSmart RS 232 / USB / Intelligent Slot
    Intelligent SlotSNMP - TCP/IP oder potentialfreie Kontakte
    Optionensiehe im Datenblatt die Rubrik Zubehör
    SoftwareWindowssysteme
    Linux und MAC


    Sicherheit

    Modelle6 kVA | 8 kVA | 10 kVA
    Sicherheitsstandard gemäßIEC/EN 62040-1
    EMI-SicherheitIEC/EN 62040-2 C3
    EMS-SicherheitIEC/EN 61000-4-2 L4
    IEC/EN 61000-4-3 L3
    IEC/EN 61000-4-4 L4
    IEC/EN 61000-4-5 L4
    IEC/EN 61000-4-6 L3
    IEC/EN 61000-4-8 L4
    IEC/EN 61000-2-2
  • Verschiedene Ansichten der One V9 RT 6 - 10 kVA

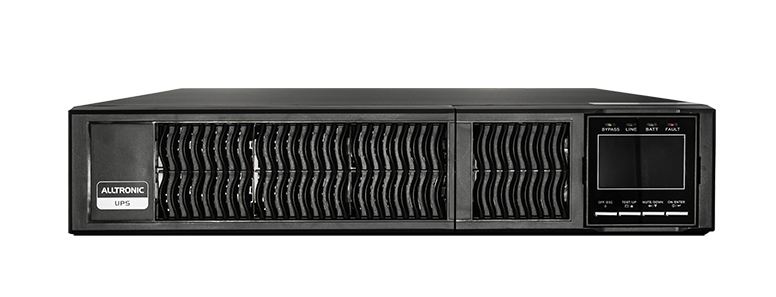

    One V9 6 kVA Vorderseite

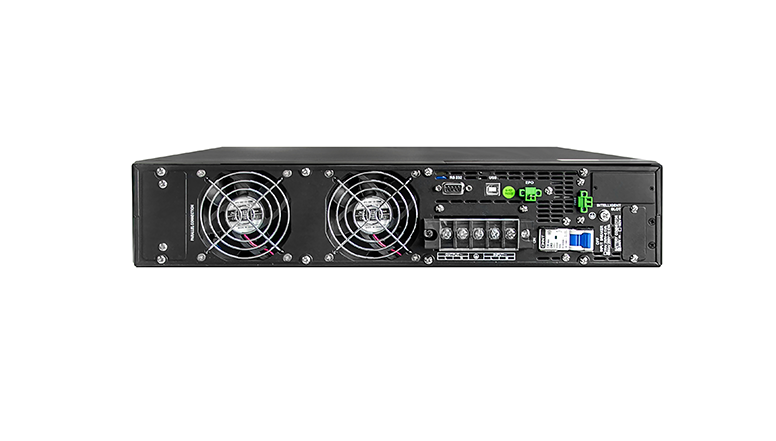

    One V9 6 kVA Rückseite

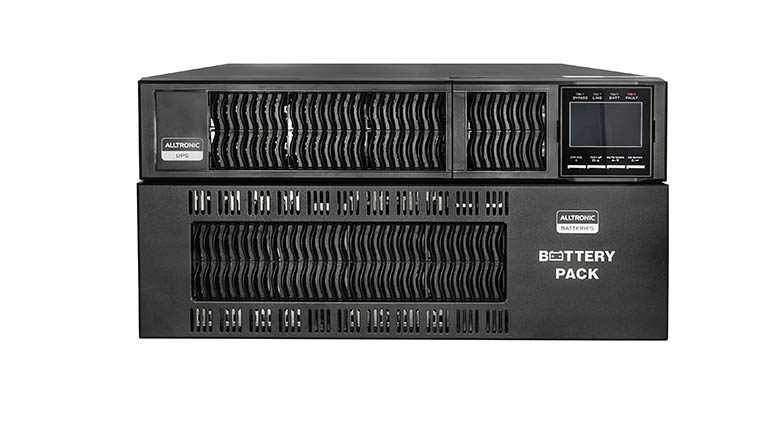

    One V9 6 kVA und Battery-Pack Vorderseite
    One V9 6 kVA und Battery-Pack Rückseite

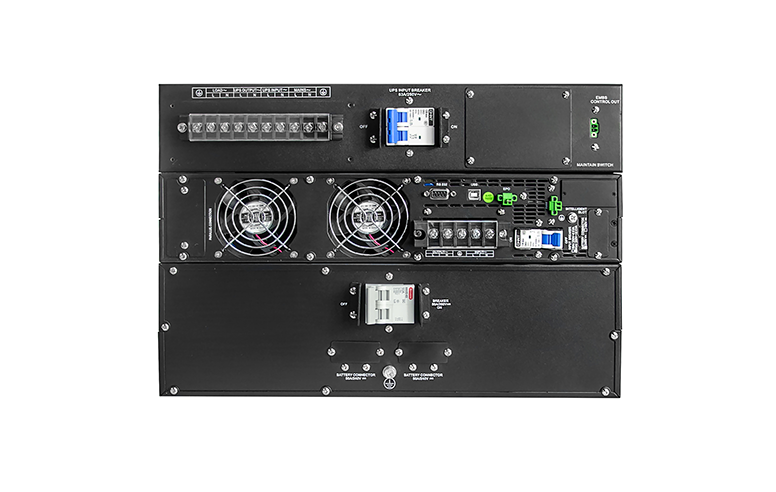

    One V9 6 kVA, Battery-Pack, Bypass Rückseite
  • Modelle: One V9 RT 6 kVA, 8 kVA und 10 kVA
